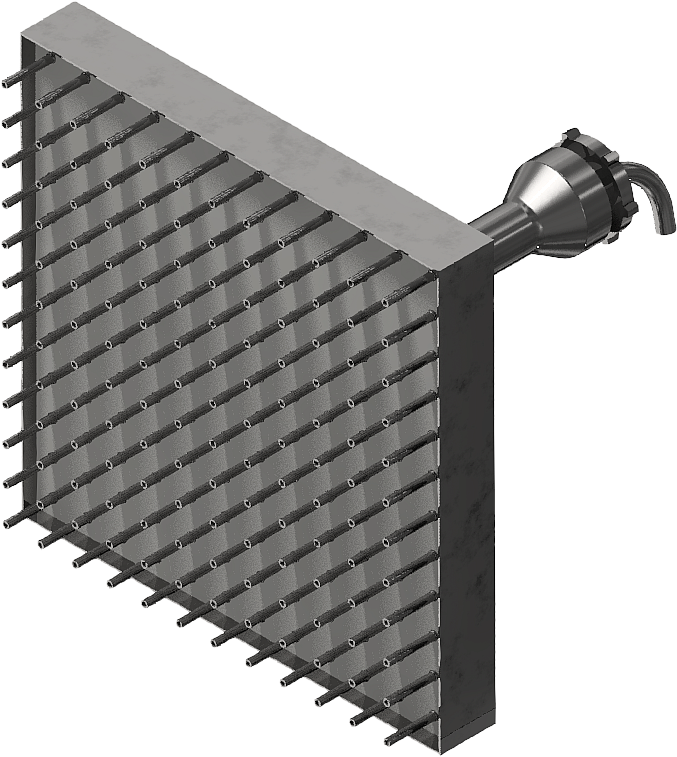

Горелки беспламенные панельные типа ГПБш предназначаются для трубчатых печей и применяются для сжигания газообразного топлива, не содержащего конденсата и примесей, в нефтеперерабатывающей, нефтехимической, химической и газовой промышленности.
Технические характеристики
| Типоразмер горелок |
Тепловая мощность (номинальная) Квт,(Мкв/ч) |
Избыточное давление газа, соответствует номинальной тепловой мощности МПа(кгч/см) |
Коэф.раб.регулир. тепловой мощности горелки ГОСТ 21204-83 |
Масса кг, не более (без керамики) |
ГБПш-I-45
ГБПш- II-45 |
52,4
(45) |
0,19
(1,9) |
2 |
24,4 |
ГБПш-I-85
ГБПш- II-85 |
98,9
(85) |
25,1 |
ГБПш-I-120
ГБПш- II-120 |
139,6
(120) |
32,2 |
ГБПш-I-140
ГБПш- II-140 |
162,8
(140) |
0,15
(1,5) |
25,5 |
ГБПш-I-200
ГБПш- II-200 |
232,6
(200) |
33,0 |
ГБПш-I-280
ГБПш- II-280 |
325,7
(280) |
35,5 |
Горелки типа ГПБш изготавливаются двух исполнений:
- I - Температура дымовых газов на выходе из топки,
до + 800 С0
- II -Температура дымовых газов на выходе из топки
до +1200 С0
Средний ресурс капитального ремонта, ч:
- Для горелок I исполнения – не менее 12000
- Для горелок II исполнения – не менее 24000
